d941w電動通風蝶閥
- 所屬類別：通風蝶閥
- 產品型號：d941w
- 發布時間：2013-12-18
- 瀏覽次數：16131
- 聯系電話：0577-67983731
- 在 線 QQ：
d941w電動通風蝶閥廣泛適用于電站、冶金、礦山、水泥搶救無效行業的采暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。是3610R，3810R,PSQ,HQ全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、LDR等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。
d941w電動通風蝶閥型號、規格
|
|
直行程 |
角行程 |
||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
|
型號 |
ZDLW-6B（K） |
ZDLW-6B（K）G |
ZDRW-6B（K） |
ZDRW-6B（K）G |
|
規格 |
DN600～1000 |
DN50～1000 |
||
ZAJW、ZKJW，d941w電動通風蝶閥
|
|
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
額定流量 |
85 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
34000 |
49000 |
66600 |
87000 |
110000 |
136000 |
|
可配電動 |
3610R，3810R、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 |
||||||||||||||||||||
|
公稱壓力 |
0.1、0.6、1.0 （MPa） |
||||||||||||||||||||
|
介質溫度℃ |
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼） |
||||||||||||||||||||
|
轉角范圍 |
平行閘板0～700,傾斜閥板0～600 |
||||||||||||||||||||
|
流量特性 |
近似百分比 |
||||||||||||||||||||
|
接管法蘭 |
按JB78-59中對夾式法蘭連接 |
||||||||||||||||||||
|
動作時間 |
25、30、60秒 |
||||||||||||||||||||
|
閥體材質 |
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti |
||||||||||||||||||||

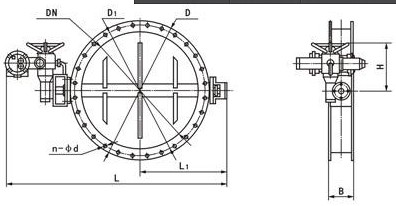

d941w電動通風蝶閥結構尺寸
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||
|
L |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
|
50 |
108 |
530 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
530 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
565 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
600 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
640 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140 |
705 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
775 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
945 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
1070 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
1140 |
280 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216 |
1210 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222 |
1335 |
350 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229 |
1415 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267 |
1605 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292 |
1844 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
2040 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
2255 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
2380 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
2640 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
|
1400 |
530 |
2886 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
|
1600 |
600 |
3156 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
|
1800 |
670 |
3421 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
|
2000 |
760 |
3685 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
