D342X雙偏心軟密封蝶閥

所屬類別：雙偏心蝶閥
產品型號：D342X
發布時間：2014-10-24
瀏覽次數：5946
聯系電話：0577-67983731
在線 QQ：

一、產品簡介

雙德閥門生產的D342X-10雙偏心軟密封蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。

特點

1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、完全密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

二、主要零部件材料

名稱	國標	美標ASTM	英標BS
閥體	HT200	A126 ClassB	B1452-20
閥板	QT500	A536 65-45-12	BS2789-65
轉軸	2Cr13	420	Bs970
轉套	ZCuZn38Mn3Pb2	B36	Bs1400
閥板密封圈	丁腈橡膠	D2000 Aa6014	Bs2494 Buua-N
閥體鋼環	0Cr18Ni9	S32100	BS321S12

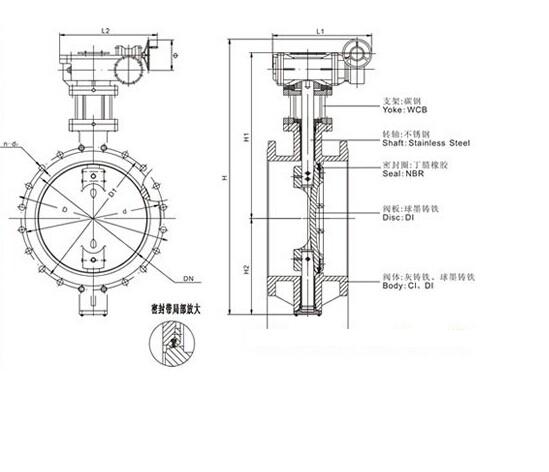

D342X-10雙偏心蝶閥結構圖

三、D342X-10雙偏心軟密封蝶閥性能規范

公稱通徑 DN						100～11200								100～1200							mm
公稱壓力 PN						1.0								1.6							MPa
試驗壓力		密封				1.5								2.4							MPa
		殼體				1.1								1.76							MPa
適用溫度(℃)						-10℃～120℃
適用介質						淡水、污水、空氣等
稱通徑 DN(mm)	手動裝置		尺寸
			D	D1	d		b	f	短結構		長結構	H	H1		H2	L		L1	L2	L3		L4	L5		h	m
									n-do	4-M	n-do					短結構	長結構
100	3D-15		220	180	158		24	3	-	-	8-175	446	234		122	-	190	64	48	121		180	-		-	180
150	3D-20		285	240	21 2		26	3	-	-	8-22	521 5	279		153	-	210	74	58	128		194	-		-	180
200	3D-50		340	295	268		28	3	4-22	M20	8-22	690	349		216	89	230	80	70	163		241	250
250	3D-120		390	350	320		28	4	8-22	M20	12-22	800	406		219	114	250	98	95	193		291	350
300	3D-30/250		450	400	370		28	4	8-22	M20	12-22	959	542		267	114	270	449	178	254		104	473	300
350	3D-30/250		505	460	430		30	4	12-22	M20	16-26	1048	583		315	127	290	449	178	254		104	473	300
400	3D-30/250		565	515	482		30	4	12-26	M24	16-26	1120	620		350	140	310	449	178	254		104	473	300
450	3D-30/250		615	565	532		34	4	16-26	M24	20-26	1190	667		373	152	330	449	178	254		104	473	300
500	3D-30/400		670	620	585		34	5	16-26	M24	20-26	1280	702		428	152	350	486	196	254		130	528	300
600	3D-60/800		780	725	685		35	5	16-30	M27	20-30	1409	759		450	178	390	627	244	245		162	596	345		400
700	3D-60/800		895	840	800		40	5	20-30	M27	24-30	1613	885		528	229	430	627	244	245		162	596	390		400
800	3D-120/1500		1015	950	905		44	5	20-33	M30	24-33	1736	1013		573	241	470	635	270	295		196	711	430		300
900	3D-120/500		1115	1050	1005		44	5	24-33	M30	28-33	1860	1071		639	241	510	635	270	295		196	711	470		300
1000	3D-1 20/2500		1230	1160	1110		50	5	24-36	M33	28-36	2107	1234		723	300	550	955	455	296		295	807	520		300
1200	3D-1 20/2500		1455	1380	1330		52	5	28-39	M36	32-39	2326	1343		833	350	630	955	455	296		295	807	620		300

四、訂貨須知：

市場上把D342X-10雙偏心軟密封蝶閥型號經常于其他混在一起用D341X、D342X、D343X三種型號

D341X-10型號為蝸輪中線軟密封蝶閥

D342X-10型號為蝸輪雙偏心軟密封蝶閥

D343X-10型號為蝸輪三偏心軟密封蝶閥
