電動軟密封通風蝶閥
- 所屬類別：軟密封蝶閥
- 產品型號：d941x
- 發布時間：2013-11-19
- 瀏覽次數：2211
- 聯系電話：0577-67983731
- 在 線 QQ：
電動軟密封通風蝶閥產品型號解析：
閥門類型代號：“D”表示蝶閥
傳動形式代號：“6”表示氣動
連接形式代號：“4”表示法蘭式連接
傳動形式代號：“1”表示單偏心中線結構
密封面材料代號：“W”表示本體材料金屬硬密封
電動軟密封通風蝶閥具體型號有：
D641W-0.5，D641W-2.5，D641W-1.0，D641W-1，D641W-6
D641W-0.5C，D641W-2.5C，D641W-1.0C，D641W-1C，D641W-6C
D641W-0.5P，D641W-2.5P，D641W-1.0P，D641W-1P，D641W-6P
電動軟密封通風蝶閥用途：
本通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤650℃公稱壓力為0.6Mpa的管道上，用以連通、啟閉或調節介質量。

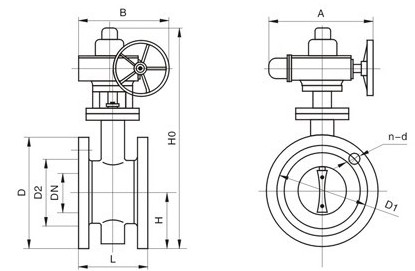

電動軟密封通風蝶閥主要外形和連接尺寸
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
D1 |
D |
Z-d |
H |
H0 |
A |
B |
|
|
50 |
108 |
110 |
140 |
4-14 |
70 |
215 |
270 |
65 |
|
65 |
112 |
130 |
160 |
4-14 |
80 |
235 |
270 |
65 |
|
80 |
124 |
150 |
190 |
4-18 |
95 |
263 |
270 |
65 |
|
100 |
127 |
170 |
210 |
4-18 |
105 |
283 |
270 |
65 |
|
125 |
140 |
200 |
240 |
8-18 |
120 |
313 |
310 |
65 |
|
150 |
140 |
225 |
265 |
8-18 |
132.5 |
338 |
310 |
65 |
|
200 |
152 |
280 |
320 |
8-18 |
160 |
493 |
365 |
90 |
|
250 |
165 |
335 |
375 |
12-18 |
187.5 |
550 |
365 |
90 |
|
300 |
178 |
395 |
440 |
12-22 |
220 |
615 |
365 |
90 |
|
350 |
190 |
445 |
490 |
12-22 |
245 |
678 |
365 |
90 |
|
400 |
216 |
495 |
540 |
16-22 |
270 |
727 |
365 |
90 |
|
450 |
222 |
550 |
595 |
16-22 |
297.5 |
782 |
365 |
90 |
電動軟密封通風蝶閥的安裝
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
相關產品：硬密封蝶閥，金屬密封蝶閥，三偏心金屬硬密封蝶閥，三偏心硬密封蝶閥，三偏心蝶閥，三偏心閥門，電動蝶閥，氣動蝶閥，對夾式氣動蝶閥，不銹鋼氣動蝶閥，渦輪蝶閥，渦輪法蘭蝶閥，電動法蘭蝶閥，雙法蘭蝶閥，電動調節蝶閥，d343h16c三偏心硬密封蝶閥,液控蝶閥，液控緩閉止回蝶閥，重錘式液控蝶閥,液控緩閉止回蝶閥,液動蝶閥，快關閥等
歡迎您再次訪問我們的網站.如需電動軟密封通風蝶閥報價、訂貨及技術咨詢或有什么好的建議，歡迎您來電來函前來洽談訂購！
