蝸輪對夾蝶閥
- 所屬類別：渦輪蝶閥
- 產品型號：d373h
- 發布時間：2013-12-15
- 瀏覽次數：2696
- 聯系電話：0577-67983731
- 在 線 QQ：
蝸輪對夾蝶閥采用標準：制造標準 JB/T 8527-97法蘭標準 GB9113-2000結構長度標準 GB12221-89檢驗標準 GB/T 13927-92。驅動方式：電動對夾式硬密封蝶閥、氣動對夾式硬密封蝶閥、蝸輪對夾式硬密封蝶閥、手動對夾式硬密封蝶閥。
蝸輪對夾蝶閥產品特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
多層次硬密封蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上
蝸輪對夾蝶閥采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
蝸輪對夾蝶閥主要技術參數
|
公稱通徑 |
|
||||||
|
公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 |
||
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
||
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|||
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等 |
||||||
|
適用溫度 |
-40℃-600℃ |
||||||

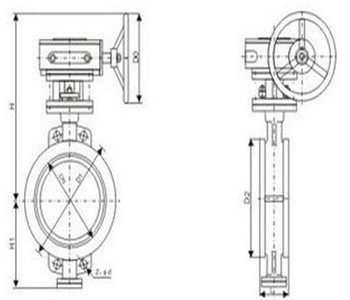

D373H-10/16/25/蝸輪對夾蝶閥主要外形連接尺寸
（單位:mm）
|
公稱通經（DN） |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
|
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
|
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
|
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
|
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
|
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
|
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
|
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
|
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
|
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
|
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
|
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
|
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
氣動三偏心蝶閥,電動法蘭蝶閥,，電動對夾蝶閥氣動法蘭蝶閥，對夾式氣動蝶閥，氣動對夾式蝶閥，電動三偏心蝶閥，電動法蘭蝶閥，氣動襯氟蝶閥，法蘭氣動蝶閥，氣動硬密封蝶閥,r氣動法蘭蝶閥，,電動對夾硬密封蝶閥,電動渦輪蝶閥
歡迎再次訪問我們的網站，如需蝸輪對夾蝶閥報價、訂貨或技術咨詢，請聯系客服。我們將竭誠為您提供優質的服務。您的滿意，是雙德人永恒的追求！
