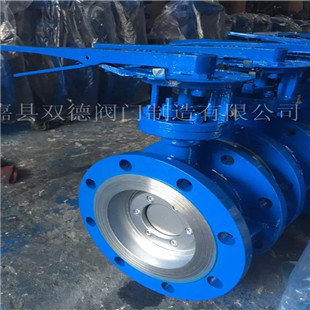

雙法蘭手動硬密封蝶閥

所屬類別：手動蝶閥
產品型號：d43h
發布時間：2013-12-21
瀏覽次數：4457
聯系電話：0577-67983731
在線 QQ：

雙法蘭手動硬密封蝶閥廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長。
雙法蘭手動硬密封蝶閥特點

１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
６、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

２、

雙法蘭手動硬密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～150
公稱壓力	PN（MPa）	1.0	1.6	2.5
試驗壓力	強度試驗	1.5	2.4	3.75
	密封試驗	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	-40℃～600℃

雙法蘭手動硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

雙法蘭手動硬密封蝶閥采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92
制造標準	JB/T 8527-97
法蘭標準	GB9113-2000

D73H-10/16/25/雙法蘭手動硬密封蝶閥、聚四氟密封蝶閥主要外形連接尺寸

雙法蘭手動蝶閥

公稱通徑		結構長度標準值	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸（標準值)									參考重量
公稱通徑		結構長度標準值	外形尺寸（參考值）			1.0MPa			1.6MPa			2.5MPa			參考重量
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a	(kg)
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°	8
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°	9
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°	11
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°	13
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°	22
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°	24

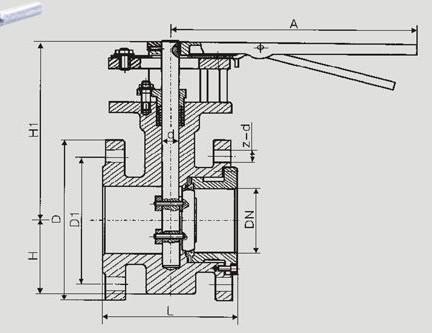

D43H-10/16/25型法蘭式彈性硬密封、聚四氟密封蝶閥雙法蘭手動硬密封蝶閥主要外形連接寸

公稱通徑		結構長度標準值	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸（標準值)												參考重量
公稱通徑		結構長度標準值	外形尺寸（參考值）			1.0MPa				1.6MPa				2.5MPa				參考重量
毫米	英寸	L	L2	H	H1	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d	(kg)
50	2	108	265	325	240	165	125	99	4-18	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	265	340	250	185	145	118	4-18	185	145	118	4-18	185	145	118	4-18	17
80	3	114	320	355	255	200	160	132	8-18	200	160	132	8-18	200	160	132	8-18	20
100	4	127	320	400	275	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22	22
125	5	140	340	435	300	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26	37
150	6	140	390	455	310	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26	43

雙法蘭手動硬密封蝶閥相關產品：d373h渦輪蝶閥，d673h氣動對夾蝶閥.d973h電動對夾蝶閥
