碳鋼襯膠蝶閥
- 所屬類別：襯膠蝶閥
- 產品型號：D371J
- 發布時間：2014-03-11
- 瀏覽次數：2757
- 聯系電話：0577-67983731
- 在 線 QQ：
D371J蝸輪碳鋼襯膠蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。雙德碳鋼襯膠蝶閥其主要特點為：設計新穎、合理、結構獨特，重量輕，啟閉迅速；操力矩小，操作方便，省力靈巧；可以任何位置安裝、維修方便；密封件可以更換、密封性能可靠達到雙向密封零泄漏；密封材料耐老化、耐腐蝕、使用壽命長等特點。雙德可生產以下規格和型號蝸輪傳動雙德對夾式襯膠蝶閥有：D371J-10、D371J-16、D371J-10C、D371J-16C、D371J-10P、D371J-16P DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200
碳鋼襯膠蝶閥特點：
1小型輕便，容易拆裝及維修，并可在任意位置安裝
2.結構簡單，緊湊，90度回轉開啟迅速。
3.操作扭拒小，省力輕巧。
4.流量特征超于直線，調節性能好。
5.開啟試驗次數多達數萬次，壽命長
6.達到完全密封，氣體式樣泄漏為零
碳鋼襯膠蝶閥全襯膠蝶閥標準
設計與制造：GB12238
結構長度：GB12221（Series 20）
法蘭連接尺寸：GB4216
碳鋼襯膠蝶閥用途：
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
D371J蝸輪碳鋼襯膠蝶閥主要零部件材料表
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR、丁膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|
蝸輪裝置 |
組合件 |

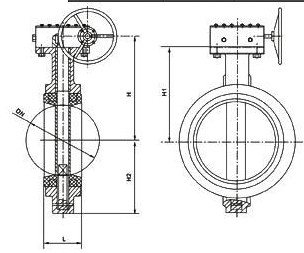

D371J蝸輪對夾式碳鋼襯膠蝶閥襯膠蝶閥主要外形和連接尺寸及重量表
|
公稱
通徑 |
公稱
壓力 |
工作
壓力 |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
Do |
H3 |
A |
B |
質量
(KG) |
|
40 |
1.0MPa |
1.0MPa |
33 |
150 |
110 |
4-18 |
55 |
100 |
150 |
62 |
164 |
125 |
6 |
|
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
150 |
62 |
164 |
125 |
7 |
||
|
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
208 |
62 |
164 |
125 |
10 |
||
|
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
260 |
62 |
164 |
125 |
11 |
||
|
100 |
52 |
220 |
180 |
8-18 |
90 |
140 |
275 |
62 |
164 |
125 |
12 |
||
|
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
350 |
106 |
289 |
200 |
18 |
||
|
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
350 |
106 |
289 |
200 |
29 |
||
|
200 |
60 |
340 |
295 |
8-22 |
160 |
210 |
240 |
106 |
289 |
200 |
34.5 |
||
|
250 |
0.6MPa |
68 |
395 |
350 |
12-22 |
206 |
235 |
240 |
106 |
289 |
200 |
44 |
|
|
300 |
78 |
445 |
400 |
12-22 |
232 |
273 |
320 |
112 |
370 |
253 |
64.5 |
||
|
350 |
78 |
505 |
450 |
16-22 |
263 |
310 |
320 |
112 |
370 |
253 |
75.5 |
||
|
400 |
102 |
565 |
515 |
16-26 |
295 |
340 |
400 |
270 |
562 |
280 |
156 |
||
|
450 |
114 |
615 |
565 |
20-26 |
327 |
370 |
400 |
270 |
562 |
280 |
171.5 |
||
|
500 |
127 |
670 |
620 |
20-26 |
358 |
399 |
400 |
270 |
562 |
280 |
206.5 |
||
|
550 |
0.4MPa |
140 |
730 |
675 |
20-30 |
384 |
430 |
400 |
270 |
562 |
280 |
215 |
|
|
600 |
154 |
780 |
725 |
20-30 |
474 |
460 |
500 |
270 |
562 |
280 |
283 |
||
|
700 |
165 |
895 |
840 |
24-30 |
486 |
510 |
500 |
125 |
503 |
443 |
426 |
||
|
800 |
190 |
1015 |
950 |
24-33 |
591 |
672 |
500 |
200 |
513 |
531 |
550 |
||
|
900 |
203 |
1115 |
1050 |
28-33 |
|
500 |
200 |
513 |
531 |
1070 |
|||
|
1000 |
216 |
1230 |
1160 |
28-36 |
721 |
800 |
550 |
273 |
713 |
815 |
1296 |
||
歡迎您訪問我們的網站.碳鋼襯膠蝶閥型號，結構，圖片，價格等，由于規格多碳鋼襯膠蝶閥工況不一樣，報價需要來電來函！我們將竭誠為您提供優質的服務！您的滿意，是雙德人永恒的追求！
